Poste de relevage : comment le capteur de niveau commande les pompes

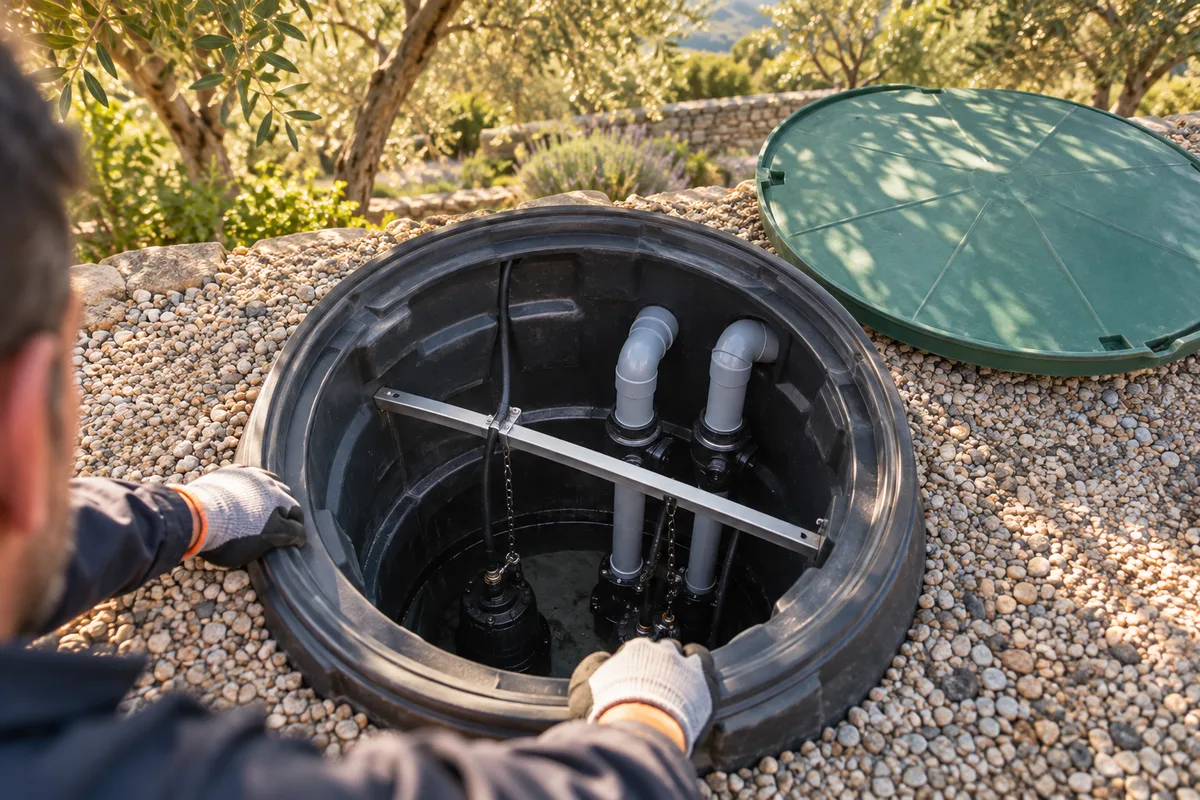

Dans un poste de relevage, le capteur de niveau commande tout : il arrête la pompe au niveau bas, la relance au niveau de démarrage, fait alterner les deux machines d’un poste double, appelle la seconde en renfort et déclenche l’alarme de niveau haut avant le débordement. Sur une maison, ce capteur reste le plus souvent un simple flotteur.
Du niveau bas à l’alarme : le cycle que lit le capteur de niveau
Une cuve de relevage travaille par cycles : les eaux arrivent par gravité, le niveau monte, la pompe vide une tranche de cuve puis s’arrête. Tout l’automatisme tient dans quelques hauteurs repérées sur la paroi, que le capteur traduit en ordres pour le coffret.
Ces ouvrages ont leurs textes. La norme NF EN 12050-1 d’avril 2015 fixe les exigences de construction et d’essai des stations de relevage pour effluents contenant des matières fécales, et la norme NF EN 12056-4 de novembre 2000 traite de la conception et des calculs des stations de relevage à l’intérieur des bâtiments.
Niveau d’arrêt et niveau de démarrage
Le niveau bas, ou niveau d’arrêt, se place assez haut pour que la pompe reste noyée. Une machine qui tourne hors d’eau ou aspire de l’air abîme sa garniture d’étanchéité et chauffe : la notice de la pompe indique la hauteur d’eau minimale. Le niveau de démarrage se situe plus haut, toujours sous le fil d’eau du tuyau d’arrivée, pour que les effluents ne remontent jamais dans la canalisation gravitaire.
L’écart entre ces deux repères, le marnage, règle le volume vidé à chaque cycle. Trop faible, il multiplie les démarrages et use moteur et contacteurs. Trop grand, il laisse les effluents séjourner, fermenter et dégager de l’hydrogène sulfuré, qui attaque les parties métalliques de l’ouvrage.
Alternance, secours et temporisation
Un poste double ne fait pas tourner ses deux pompes ensemble. Le coffret les fait alterner, une à chaque cycle, pour répartir l’usure et vérifier que la machine en attente démarre encore. Une pompe laissée des mois au repos dans un effluent chargé finit par gripper, et l’alternance des pompes l’en préserve.
Au-dessus du démarrage, un niveau de secours appelle la seconde pompe en renfort quand l’arrivée dépasse ce qu’une seule machine évacue : épisode cévenol sur une gouttière raccordée par erreur, heure de pointe d’un lotissement. Si la première pompe disjoncte, le coffret bascule sur l’autre et signale le défaut.
La temporisation affine le tout : un léger retard au démarrage évite qu’une vague créée par l’arrivée des eaux fasse battre le contact.
L’alarme de niveau haut et son report
Dernier repère, l’alarme de niveau haut se place au-dessus du seuil de secours et sous l’arrivée. Elle signale que les pompes ne suivent plus : coupure de courant, pompe bloquée, flotteur entravé. Un capteur d’alarme distinct de celui qui commande les pompes garde tout son sens le jour où le premier se coince, et un boîtier secouru par batterie continue de sonner quand le courant manque.

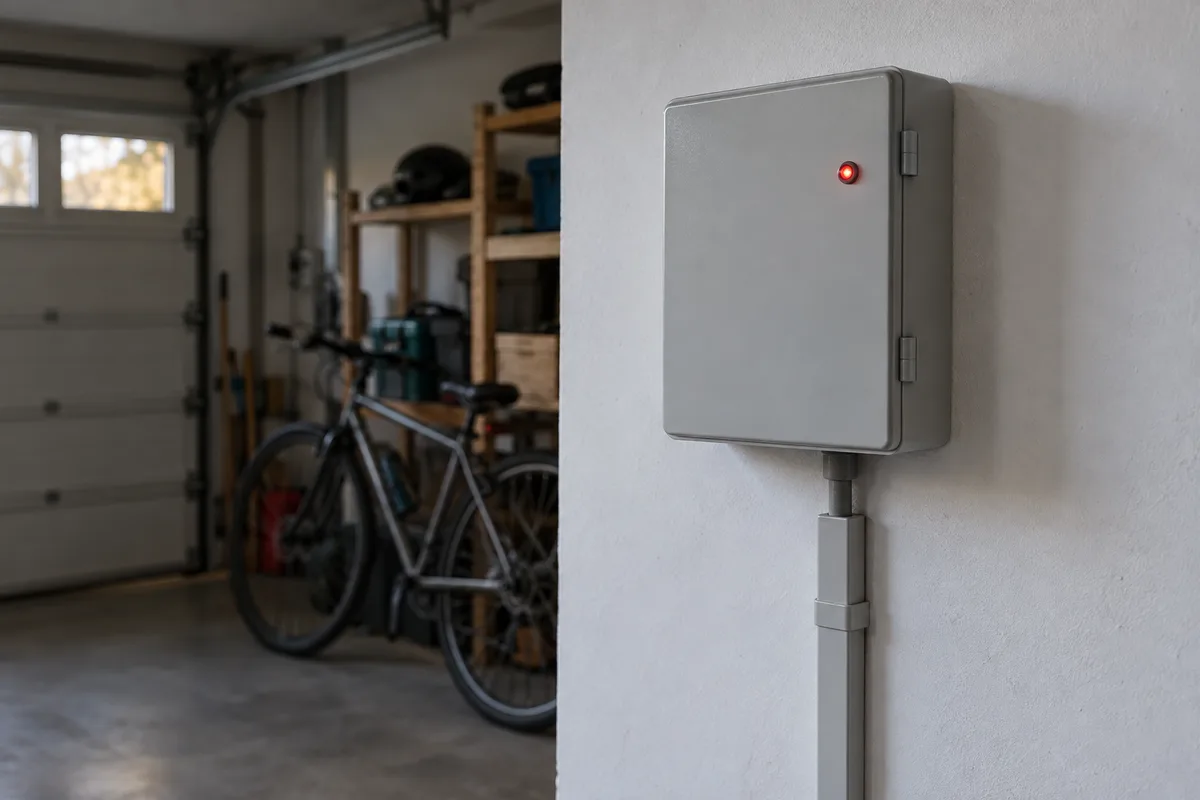

Le signal doit ensuite atteindre quelqu’un : voyant et sirène sur le coffret, boîtier sonore dans la maison, contact sec vers un transmetteur téléphonique ou une supervision. Ce report d’alarme compte double dans les résidences secondaires du littoral et des hauts cantons.
Flotteur, sonde immergée ou mesure sans contact : trois familles de détection
Trois familles de capteurs se partagent les postes de relevage. Les flotteurs basculent à une hauteur donnée et livrent une information tout ou rien, dite TOR. Les sondes immergées mesurent en continu la hauteur d’eau, tandis que les capteurs à ultrasons ou radar visent la surface depuis le haut de la cuve.
Les sondes et capteurs industriels forment un domaine à part entière : le fabricant de capteurs industriels ifm réunit dans cette gamme de capteurs les familles de mesure continue et de contrôle de niveau TOR, des sondes de niveau submersibles aux capteurs hydrostatiques qui mesurent la pression exercée par le liquide, en passant par les détecteurs à ultrasons et les boîtiers de contrôle conçus pour la régulation de niveau. La page oriente aussi le choix selon le fluide, la plage de mesure, la température, la pression ou la présence de produits chimiques, et rappelle qu’un capteur sans pièce mobile limite les pannes mécaniques.
Avant de comparer, posez-vous trois questions. Votre poste dessert-il une maison, un lotissement ou un bâtiment d’activité ? Quelles eaux reçoit-il : eaux vannes seules ou toutes les eaux de la maison ou effluents gras d’une cuisine professionnelle ? Et qui doit recevoir l’alarme, l’occupant à quelques pas du coffret ou un technicien d’astreinte à l’autre bout du canton ?
Le flotteur à poire et le flotteur à tige

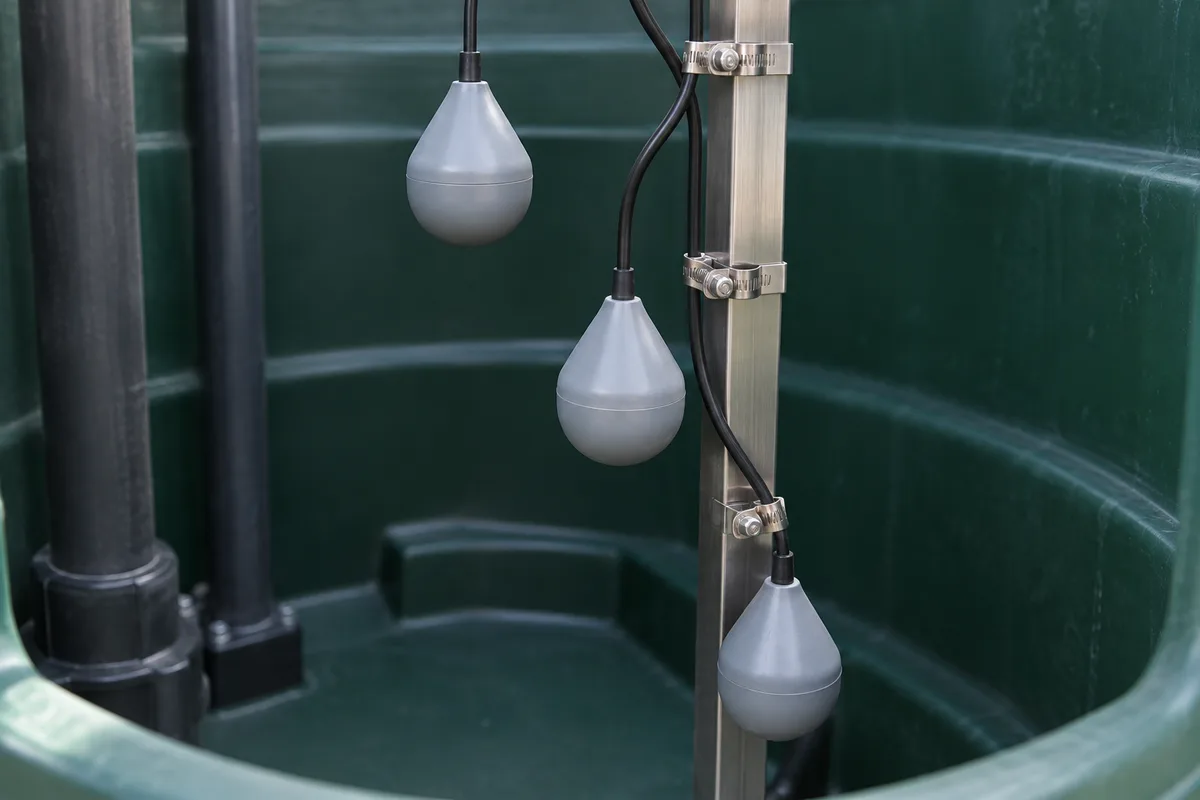

La poire est une coque étanche suspendue à son câble : soulevée par l’eau, elle bascule et un contact interne change d’état, puis retombe quand le niveau redescend. Une seule poire peut commander démarrage et arrêt, l’écart entre les deux dépendant de la longueur de câble laissée libre. Le flotteur à tige, lui, coulisse le long d’un guide vertical et actionne des contacts placés à hauteur fixe.
Sur un poste individuel, le flotteur à poire reste la solution la plus répandue, et beaucoup de pompes domestiques intègrent le leur. Ses faiblesses sont mécaniques : filasses de lingettes enroulées autour du câble, graisse qui alourdit la poire et la colle à la paroi, câble trop long qui se prend dans un tuyau ou dans le flotteur voisin.
La sonde hydrostatique immergée
Suspendue sous la surface, la sonde hydrostatique immergée mesure la pression exercée par la colonne d’eau au-dessus d’elle. Le coffret ou l’automate convertit cette pression en hauteur, souvent par un signal analogique 4-20 mA, et applique tous les seuils du cycle à partir d’une seule mesure. Tout se règle sans descendre dans la cuve, et la mousse de surface ne gêne pas une mesure prise dans le liquide.
Son point faible tient à sa membrane : une croûte de graisse fausse la lecture, les dépôts l’ensevelissent si elle repose au fond, un coup d’outil la perce. Le câble porteur contient en général un fin capillaire qui ramène la pression atmosphérique au capteur, et la mesure dérive s’il prend l’eau. Ces sondes équipent surtout les postes collectifs et professionnels.
Ultrasons et radar, la mesure depuis le haut
Montés sous la dalle ou le couvercle, ces capteurs envoient une onde vers la surface et déduisent la distance de son trajet aller et retour. Ils relèvent de la mesure sans contact : aucune filasse ne s’y enroule. Leur adversaire, c’est la surface elle-même : la mousse absorbe ou disperse l’onde, une écume épaisse peut passer pour le niveau, la condensation affaiblit le signal et chaque barre traversée par le faisceau renvoie un écho parasite.
Le radar se montre moins sensible que l’ultrason aux vapeurs et aux variations de température, sans être à l’abri d’une mousse dense. Ces deux technologies concernent surtout les postes collectifs et professionnels, où l’atmosphère de la bâche peut être classée en zone à risque d’explosion après évaluation : le matériel doit alors être certifié pour cette zone.
Graisses, filasses, mousse : ce qui lâche en premier
Sur un poste individuel, la panne commence souvent par la détection plutôt que par la pompe. Un flotteur bloqué en position basse laisse la cuve monter jusqu’à l’alarme. Bloqué en position haute, il fait tourner la machine à sec.
| Détection | Ce qui la gêne | Premier signe | Geste qui l’évite |
|---|---|---|---|
| Flotteur à poire | filasses enroulées, graisse figée, câble pris dans un tuyau | pompe muette ou qui ne s’arrête plus | rinçage et contrôle du libre débattement |
| Flotteur à tige | dépôts sur le guide, flotteur collé | seuils qui se décalent, démarrages irréguliers | nettoyage du guide à l’eau claire |
| Sonde hydrostatique | croûte sur la membrane, enfouissement dans les boues, capillaire obstrué | niveau mesuré qui dérive | rinçage sans outil, sonde suspendue au-dessus du fond |
| Ultrasons ou radar | mousse, écume, condensation, obstacles dans le faisceau | perte d’écho, niveau instable | face émettrice propre, faisceau dégagé |
Derrière le capteur, deux maillons cèdent ensuite. Le câble d’abord, dont la gaine durcit, se fend au passage d’un collier ou se fait pincer sous le couvercle. Le coffret ensuite, posé dans le regard ou trop près de l’évent, où l’hydrogène sulfuré corrode bornes et contacteurs. Reste l’alarme jamais testée, dont la batterie s’est vidée en silence.
Les habitudes de la maison pèsent plus que tout réglage : les lingettes finissent en cordes autour des câbles, les graisses se figent sur tout ce qui dépasse dans la cuve. Un bac dégraisseur suivi en amont en retient une bonne part, comme le détaille notre guide d’entretien de la fosse toutes eaux.
Si le poste démarre et s’arrête normalement alors que les regards restent pleins, la détection n’y est pour rien : la méthode pour localiser un bouchon sur une canalisation extérieure prend alors le relais.
Un entretien qui garde les seuils justes
L’entretien d’un poste de relevage commence par un geste de sécurité : coupez l’alimentation du coffret avant de toucher quoi que ce soit dans la cuve, et portez des gants.
Nettoyer sans dérégler
- Remontez les flotteurs, rincez-les à l’eau claire et retirez les filasses du câble.
- Vérifiez que chaque poire bascule librement, sans toucher la paroi ni sa voisine.
- Repérez la position des colliers sur la barre inox avant de les desserrer.
- Rincez la sonde immergée au jet doux, sans gratter la membrane, puis raccrochez-la au-dessus du fond.
- Essuyez la face émettrice d’un capteur sans contact et dégagez son faisceau.
Essayer le cycle à l’eau claire
Remplissez la cuve au tuyau d’arrosage et observez le démarrage au bon niveau, l’arrêt au niveau bas, puis le passage sur l’autre pompe au cycle suivant pour un poste double. Coupez ensuite l’alimentation des pompes et poursuivez le remplissage : l’alarme doit sonner sur le coffret et dans la maison, sur sa batterie si le circuit est commun. Sur une sonde de niveau, comparez la hauteur mesurée à un relevé pris depuis le bord.
Postes collectifs : une exploitation suivie

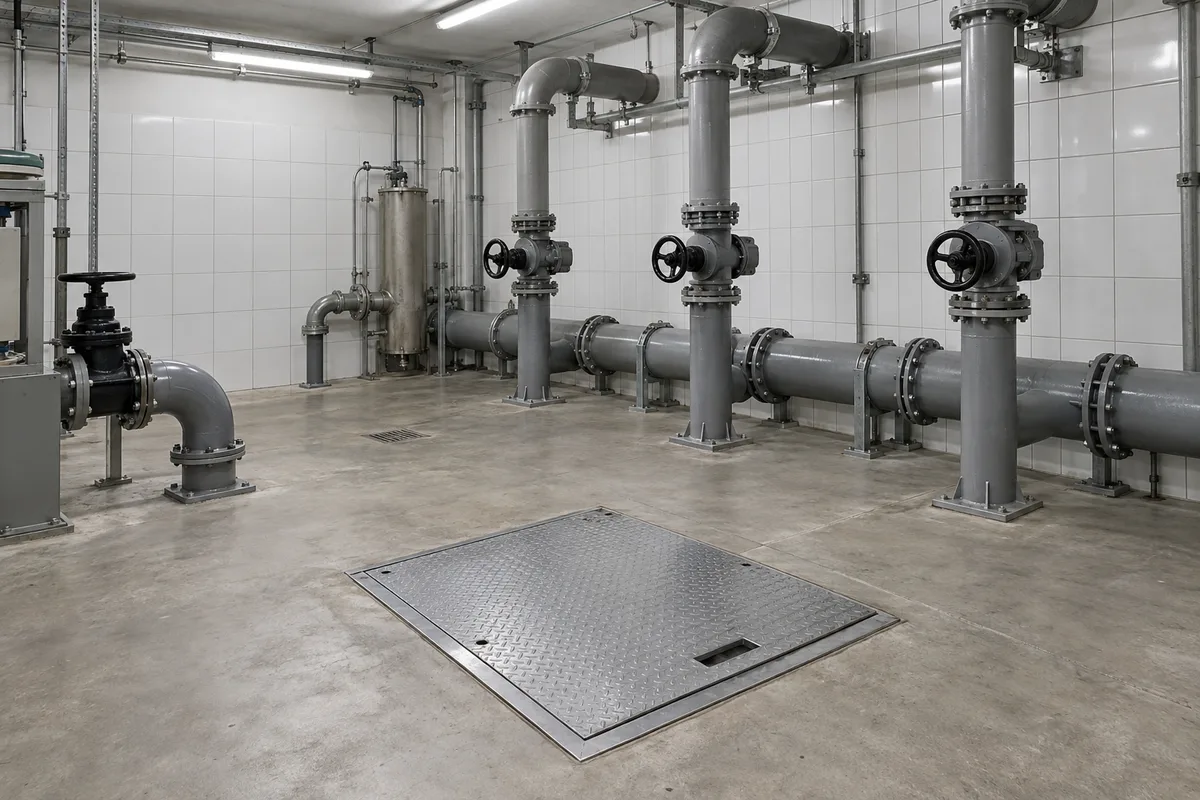

Sur un poste de lotissement, de camping ou d’établissement, le contrat d’exploitation fixe le rythme des visites et la télésurveillance transmet chaque alarme à l’astreinte. La mesure continue y prend tout son intérêt : une vidange qui s’allonge trahit une pompe fatiguée avant la panne, une sonde qui dérive se repère sur l’historique.
Quand l’alarme retentit et qu’un réarmement ne suffit pas, les réflexes à adopter et le choix d’une intervention sont réunis dans la rubrique débouchage et urgence.
Prochaine étape : ouvrez le couvercle du poste par temps sec, notez la position des flotteurs sur la barre et soulevez à la main le flotteur d’alarme. Si personne ne l’entend depuis la maison, le report d’alarme est la première amélioration à demander à votre installateur.
